Detale domu z werandą: dach, okapy, balustrady i okiennice

Komplet detali wykończeniowych domu parterowego z werandą w stylu amerykańskim: 11 arkuszy A3 z przekrojami w skalach 1:5, 1:10, 1:20 i 1:50, opisem warstw i czterema elewacjami jako kontekstem. Rozwiązania pochodzą z naszych projektów i są gotowe do wykorzystania w adaptacji albo we własnym opracowaniu.

Zawartość arkuszy

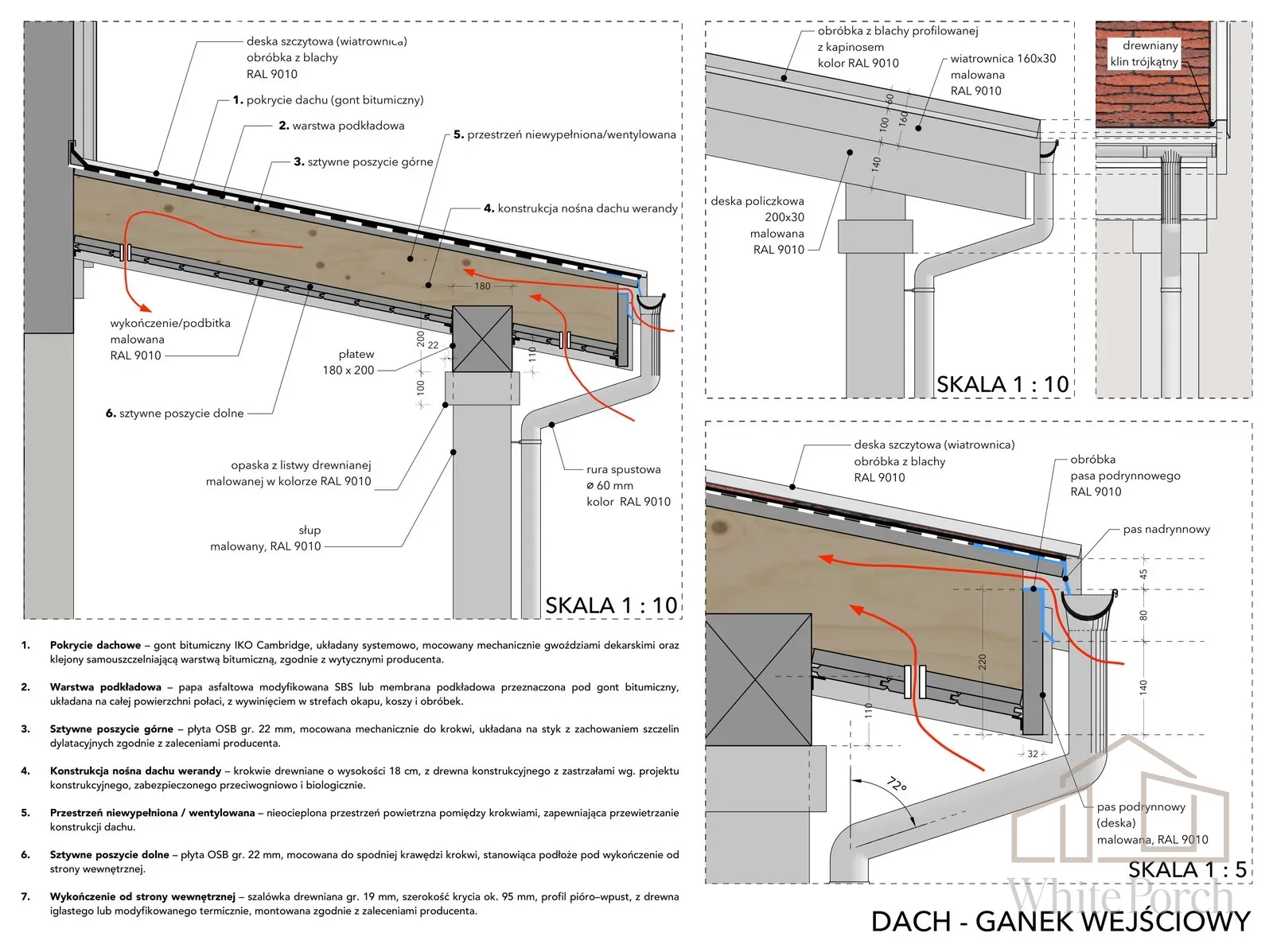

• Dach ganku wejściowego – okap, obróbka wiatrownicy i rynny, warstwy pokrycia z gontu bitumicznego na poszyciu OSB 22 mm, krokwie 18 cm z zastrzałami, podbitka z szalówki (skale 1:10 i 1:5).
• Okap połaci głównej – gont bitumiczny na papie SBS, kontrłaty wentylacyjne 3–4 cm, membrana wysokoparoprzepuszczalna, pas nadrynnowy, gzyms i listwa dystansowa (1:5).
• Kalenica i wiatrownica szczytu – widok z zewnątrz i od wewnątrz (1:5).
• Balustrada werandy – widok 1:20, przekrój A-A, profile pochwytu i tralek 1:5, rzut 1:50; pochwyt 110 mm, tralki 38 mm w rozstawie 98 mm, słupki 140×140 mm, wysokość balustrady 970 mm.
• Balustrada ganku – widok 1:20, przekrój B-B, detale 1:5 i rzut.
• Okno z okiennicami – okiennice stałe malowane w kolorze RAL 9010, gzyms, pas podrynnowy, wymiarowanie otworu.
• Elewacje – cztery elewacje domu pokazujące miejsce każdego detalu.

Materiały według opisu na rysunkach: gont bitumiczny IKO Cambridge, płyta OSB 22 mm, szalówka 19 mm pióro-wpust, obróbki z blachy w kolorze RAL 9010, rura spustowa Ø 60 mm.
